一、系統概述：

1．1 系統簡介： JB-9102BA 型火災報警控制器（聯動型）以下簡稱為控制器，是集火災報警和消防聯動于一體的火災消防自動控制系統。在主 CPU 的統一協調和控制之下多個從 CPU 并行協同處理，各自完成各自的工作，具有效率高、速度快的特點。主 CPU 采用了 32 位單片機，整機的運行流暢，是一款用于節點數小于 756 點的消防報警主機。系統包括主 CPU 板、回路輸出板、多線控制板、系統狀態顯示單元、液晶顯示單元、打印輸出單元和主機電源部分等。它是在 JB-3208B 控制器基礎上，功能精選、傳統繼承、創新發展的新一代消防產品。

1．2 技術指標：

（1）．供電方式：交流電源（主電）AC220V（?10% ? ?15%）50?1Hz。直流電源（備電）DC24V 7Ah。（2）．功率：監控功率 ? 15W ，更大功率 ?100W （不包括聯動電源）。

（3）．工作電源：由主機電源提供系統內所需直流工作電壓 ?5V、?30V、?24V。

（4）．使用環境：溫度 -10 0C ? 50 0C，相對濕度 ? 95 %（40 0C ? 2 0C）。

（5）．結構形式：壁掛式，L380mm?W161mm?H500mm。

1．3 系統配置：

（1）．回路總數：更大為 3 個；每個回路可支持最多 252 點。

（2）．控制器總容量（全總線的更大節點數）：756 點。（探測器和輸入/輸出模塊的總數）

（3）．手動直接控制裝置點數：8 點。

（4）．輸入/輸出模塊數（HJ-9501）：最多可支持 200 點。

（5）．火災顯示盤數量：層顯回路可帶 252 個層顯；每個回路可帶 8 個回路型層顯。

（6）．RS-232 串行口：1 個;可帶消防控制室圖形顯示裝置：1 臺。

1．4 基本功能：

（1）．系統能為火災報警控制器主機供電，同時也對連接的其它部件如探測器、輸入模塊、手動報警按鈕、火災顯示盤、輸入輸出模塊和中繼模塊等供電。

（2）．系統供電電源具有不間斷供電功能：當主電斷電時，能自動切換到備電上去。當主電恢復時，又能自動切換到主電上來。主、備電的工作狀態在面板上顯示出來。

（3）．報警信號分為兩大部分：“火災報警”和“監管報警”。除火災探測器、手動按鈕的報警信號稱為“火警”信號外，其它探測點的報警信號統統歸納為“監管報警”信號。控制器能直接或間接地接受來自火災探測器和其它火災觸發器的火災報警信號。

當控制器處于“火災報警”或“監管報警”狀態時，具有如下功能：

1）．具有聲光報警顯示功能。

2）．顯示并記憶“火災報警”信號發生的時間，并能及時地自動打印出“火災報警”數據。

3）．“監管報警”信號與“火災報警”信號一樣，可以參與聯動邏輯編程。“火災報警”信號、“監管報警”信號、聯動模塊接收到的反饋信號均可作為聯動邏輯編程的探測點。“火災報警”信號在火災報警時亮“火警”總燈，而“監管報警”信號在監管報警時亮“監管”總燈。

4）．控制器能自動保存以下七種記錄數據：運行記錄、火警記錄、監管記錄、聯動記錄、故障記錄、屏蔽記錄、系統變更記錄等歷史記錄數據，這些歷史記錄數據不會因為斷電而丟失。

5）．可通過各種方式，把發生火警信息傳送到有關的管理部門。

（4）．控制器具有系統自檢功能：對面板上所有的功能指示燈、LCD 液晶顯示屏、音響系統以及打印機進行自檢。若帶有氣體滅火控制器的控制器也能對滅火控制器進行聲光提示檢查。

（5）．能自動檢測并顯示以下幾種故障信息：

1）．控制器與探測器、輸入模塊、手動報警按鈕、火災顯示盤、輸入輸出模塊間的斷線故障。

2）．能檢測到總線短路故障和外控 24V 短路或無輸出故障，并在面板上都有顯示。

3）．各種終端設備的通訊錯誤設置和通訊故障。（例如，氣體滅火控制器等設備的通訊故障等。）

4）．主、備電出現欠壓故障。

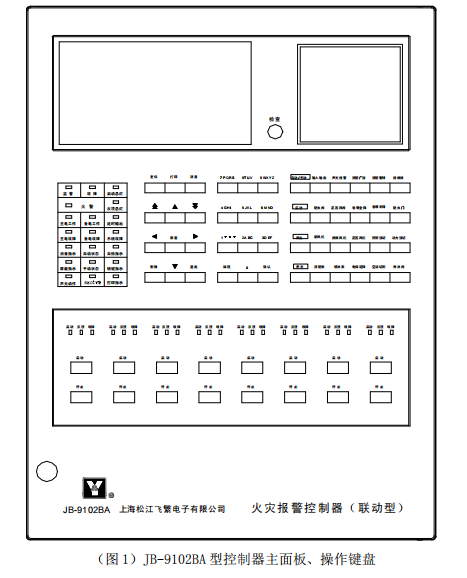

圖 1 說明：

（1）．LCD 液晶顯示屏：位于控制器的左上角。能顯示控制器的各種狀態，有 60 多種中文顯示菜單，供用戶編程、查看、屏蔽、遠程控制等操作使用。中文輸入采用“全拼輸入法”，操作簡便而易學，顯示清晰且直觀。（2）．控制器系統狀態顯示屏：位于控制器中央左邊部分。

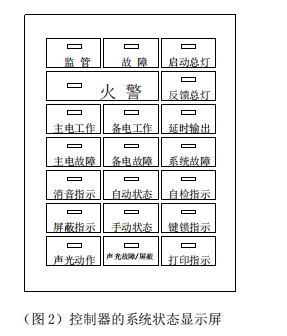

圖 2 說明：

1）．火警總燈：控制器中任意一只火災探測器報警或手動按鈕報警時，此紅燈亮。

2）．監管總燈：控制器中屬“監管”報警的探測點報警時，此紅燈亮。

3）．故障總燈：控制器中任意一個探測點或聯動點有故障或有其它系統故障時，此黃燈亮。

4）．啟動總燈：控制器中任意一個聯動模塊被啟動后，此紅燈亮。

5）．反饋總燈：控制器中任意一個聯動模塊接收到被控設備的反饋信號以后，此紅燈亮。

6）．主電工作指示燈：控制器處于交流 220V（主電）供電時，此綠燈亮。

7）．主電故障指示燈：控制器處于交流 220V（主電）斷電時，此黃燈亮。

8）．備電工作指示燈：控制器處于直流 24V（備電）供電時，此綠燈亮。

9）．備電故障指示燈：控制器處于直流 24V（備電）斷電或其它故障時，此黃燈亮。

10）．延時輸出指示燈：控制器中發生聯動控制的延時輸出現象時，此黃燈亮。

11）．系統故障指示燈：控制器中系統軟件發生故障時，此黃燈亮。

12）．消音指示燈：控制器進行消音操作時，此綠燈亮。

13）．屏蔽指示燈：控制器內有屏蔽點時（包括火災報警探測點、監管報警探測點、火災顯示盤、控制模塊等進行屏蔽操作），此黃燈亮。

14）．自動狀態指示燈：控制器處于“自動”狀態時，此綠燈亮。

15）．手動狀態指示燈：控制器處于“手動”狀態時，此綠燈亮。

16）．自檢指示燈：控制器在進行系統自檢操作（聲光測試）時，此黃燈亮。

17）．鎖鍵指示燈：控制器中進行鎖鍵操作時，此黃燈亮。

18）．發送指示燈：控制器處于“發送”狀態時，此綠燈亮。

19）．聲光動作指示燈：控制器配置的系統聲光動作時，此綠燈亮。

20）．聲光故障/屏蔽指示燈：控制器配置的系統聲光故障或屏蔽時，此綠燈亮。

（3）．熱敏打印機：位于控制器的中央右邊部分。能自動或手動打印出控制器的火警、故障及其它各種數據。（用熱敏打印紙，不需要色帶。工作指示燈亮和走紙按鍵合二為一，長亮時表示打印機工作正常；指示燈閃亮,表示打印機缺紙作者故障！按“走紙鍵”鈕，可進行空白走紙。

（4）．控制器喇叭：在控制器的側面。能發出控制器所需的火警音、監管音、聯動音以及故障音。

（5）．控制器操作鍵盤：在控制器主面板的下方，有 4 個鍵盤區：系統鍵區；數字鍵區；聯動操作鍵；聯動模塊類別鍵區。（參見圖 1）

1）．系統鍵區：（12 鍵）

<1>．復位鍵：按下此鍵，可使本控制器進行系統復位。

<2>．打印鍵：按下此鍵，允許打印，同時打印指示燈亮；再按一次，禁止打印，同時打印指示燈滅。控制器在某些菜單下，能進行打印操作。

<3>．消音鍵：按下此鍵，可以消除各種音響。（包括火警音、故障音、監管音和聯動音等）

<4>．刪除鍵：在控制器“編程菜單”的編程過程中，按下此鍵，可以刪除選中的編程內容。

<5>．退出鍵：在控制器“編程菜單”中，按下此鍵，可以退回到上一級菜單。在某“編程菜單”中進行修改后，按“退出”鍵，往往彈出“保存/放棄”選擇后確認的菜單來。

<6>．屏蔽鍵：在控制器“屬性配置”編程中，按下此鍵，可以把選中的地點（某回路點號）命名為“屏蔽點”。再按一次屏蔽鍵，此點為“預留點”。再按一下，就退出“屏蔽”狀態了。另外，屏蔽鍵可以快捷查看屏蔽信息和預留信息。 <7>．6 個方向鍵：除了上下、左右 4 個方向鍵外，還有 2 個上下翻頁鍵。

2）．數字鍵區：（12 鍵）

<1>．10 個數字鍵：0～9 此 10 個數字鍵，一鍵多用。在用全拼輸入法編輯漢字地址時，對應情況如下： 1（…），2（ABC），3（DEF），4（GHI），5（JKL），6（MNO），7（PQRS），8（TUV），9（WXYZ），0（空）。

<2>．編程鍵：按下此鍵后，輸入修改密碼（4321），可直接進入“編程主菜單”；輸入查看密碼（1234），可直接進入“查看主菜單”。

<3>．確認鍵：按下此鍵，能夠確認在各編程菜單中，“保存”所修改的內容。

<4>．數字“0”鍵：為“單步測試”快捷鍵。按此鍵屏幕顯示“單步測試”對話框，可以進行單步測試。

3）．聯動操作鍵區：（4 鍵）

<1>．“自動/手動”狀態選擇鍵：按下此鍵，控制器在“自動”或“手動”狀態之間進行選擇。

<2>．啟動鍵：按下此鍵，可以發出總線聯動操作啟動信號。

<3>．停止鍵：按下此鍵，可以使得總線聯動操作停止。

<4>．聲光鍵：按下此鍵，可以顯示系統聲光警報器。動作或停止系統聲光配用啟動或停止鍵配合。

4）．聯動模塊類別鍵區：（20 鍵，檢查按鈕鍵在控制器上方液晶屏也打印機之間）

<1>．輸入輸出<2>．聲光報警<3>．消防廣播<4>消防警鈴<5>．排煙閥<6>．防火閥<7>．正壓風閥<8>．卷簾全降<9>．卷簾半降<10>．防火門<11>．新風機<12>．排煙風機<13>．正壓風機<14>．照明強切<15>．動力強切<16>．消防泵<17>．噴淋泵<18>．電梯迫降<19>．空調切斷<20>雨淋閥

注：按下檢查按鈕鍵，顯示當前系統狀態，包括系統信息及設備狀態。

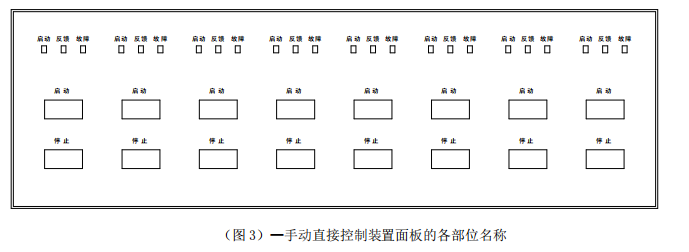

2．2 手動直接控制裝置面板的各部位名稱介紹：
